分子蒸餾系統介紹
分子蒸餾是一種在高真空下操作的蒸餾方法，這時蒸氣分子的平均自由程大于蒸發表面與冷凝表面之間的距離，從而可利用料液中各組分蒸發速率的差異，對液體混合物進行分離。
分子蒸餾的定義
在一定溫度下，壓力越低，氣體分子的平均自由程越大。當蒸發空間的壓力很低（10-2 ～10-4 mmHg），且使冷凝表面靠近蒸發表面，其間的垂直距離小于氣體分子的平均自由程時，從蒸發表面汽化的蒸氣分子，可以不與其他分子碰撞，直接到達冷凝表面而冷凝。
分子蒸餾的工作原理
分子蒸餾是一種特殊的液--液分離技術，它不同于傳統蒸餾依靠沸點差
分離原理，而是靠不同物質分子運動平均自由程的差別實現分離。
當液體混合物沿加熱板流動并被加熱，輕、重分子會逸出液面而進入
氣相，由于輕、重分子的自由程不同，因此，不同物質的分子從液面逸出后移動距離不同，若能恰當地設置一塊
冷凝板，則輕分子達到冷凝板被冷凝排出，而重分子達不到冷凝板沿混合液排出。這樣，達到物質分離的目的。在沸騰的薄膜和冷凝面之間的壓差是蒸汽流向的驅動力，對于微小的
壓力降就會引起蒸汽的流動。在1mbar下運行要求在沸騰面和冷凝面之間非常短的距離，基于這個原理制作的蒸餾器稱為短程蒸餾器。短程
蒸餾器（分子蒸餾）有一個內置冷凝器在加熱面的對面，并使操作壓力降到0.001mbar。

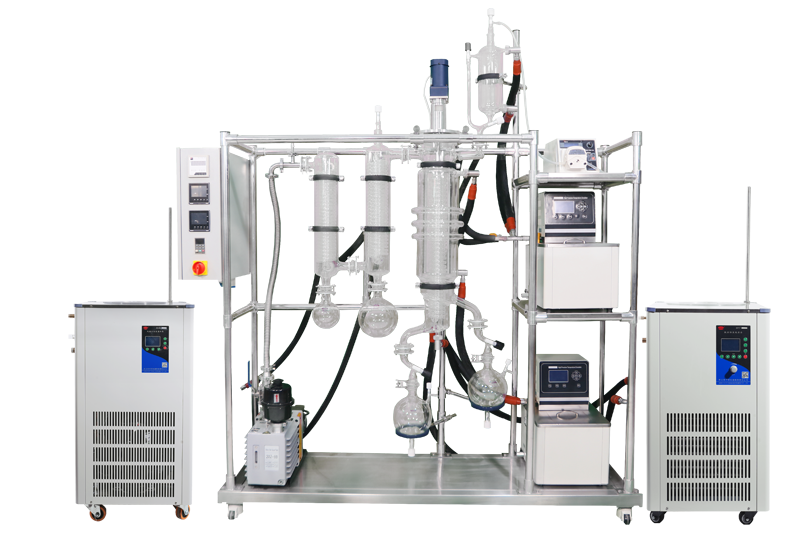

短程蒸餾器是一個工作在1~0.001mbar壓力下熱分離技術過程，它較低的沸騰溫度，非常適合熱敏性、高沸點物。其基本構成：帶有加熱夾套的圓柱型筒體，轉子和內置冷凝器；在轉子的固定架上精確裝有刮膜器和防飛濺裝置。內置冷凝器位于蒸發器的中心，轉子在圓柱型筒體和冷凝器之間旋轉。
短程蒸餾器由外加熱的垂直圓筒體、位于它的中心冷凝器及在蒸餾器和冷凝器之間旋轉的刮膜器組成。
蒸餾過程是：物料從蒸發器的頂部加入，經轉子上的料液分布器將其連續均勻地分布在加熱面上，隨即刮膜器將料液刮成一層極薄、呈湍流狀的液膜，并以螺旋狀向下推進。在此過程中，從加熱面上逸出的輕分子，經過短的路線和幾乎未經碰撞就到內置
冷凝器上冷凝成液，并沿冷凝器管流下，通過位于蒸發器底部的出料管排出；殘液即重分子在加熱區下的圓形通道中收集，再通過側面的出料管中流出。
分子蒸餾的優點
1. 蒸餾溫度低，分子蒸餾是在遠低于沸點的溫度下進行操作的，只要存在溫度差就可以達到分離目的，這是分子蒸餾與常規蒸餾的本質區別。
2. 蒸餾真空度高，分子蒸餾裝置其內部可以獲得很高的真空度，通常分子蒸餾在很低的壓強下進行操作，因此物料不易氧化受損。
3. 蒸餾液膜薄,傳熱效率高。
4. 物料受熱時間短，受加熱的液面與加冷凝面之間的距離小于輕分子的平均自由程，所以由液面逸出的輕分子幾乎未經碰撞就達到冷凝面。因此，蒸餾物料受熱時間短，在蒸餾溫度下停留時間一般幾秒至幾十秒之間，減少了物料熱分解的機會。
5. 分離程度更高，分子蒸餾能分離常規不易分開的物質
6. 沒有沸騰
鼓泡現象，分子蒸餾是液層表面上的自由蒸發，在低壓力下進行，液體中無溶解的空氣，因此在蒸餾過程中不能使整個液體沸騰，沒有鼓泡現象。
7. 無毒、無害、無污染、無殘留，可得到純凈安全的產物，且操作工藝簡單，設備少。
分子蒸餾技術能分離常規蒸餾不易分離的物質。
8. 分子蒸餾設備價格昂貴，分子蒸餾裝置必須保證體系壓力達到的高真空度，對材料密封要求較高，且蒸發面和
冷凝面之間的距離要適中，設備加工難度大，造價高。
9. 產品耗能小，由于分子蒸餾整個分離過熱損失少，且由于分子蒸餾裝置獨特的結構形式,內部壓強極低,內部阻力遠比常規蒸餾小,因而可大大節省能耗。
短程分子蒸餾器技術參數
A型（TypeA）
型號 Model | 有效蒸發面積(M2) Effective evaporation area | 冷凝面積(M2) Condensation area | 蒸發器直徑(mm) Barrel Inside diameter | 恒壓加料漏斗容積(L) Constant pressure feeding funnel volume | 處理流量(KG/H) Processing flow | 電機功率(W) Motor power | **轉速(RPM) Max Rotation speed |
FMD-60(A) | 0.05 | 0.1 | 60 | 1.5 | 0.1∽2.0 | 120 | 450 |
FMD-80(A) | 0.1 | 0.15 | 80 | 1.5 | 0.3∽4.0 | 120 | 450 |
FMD-100(A) | 0.15 | 0.2 | 100 | 1.5 | 0.5∽5.0 | 120 | 450 |
FMD-150(A) | 0.25 | 0.4 | 150 | 1.5 | 1.0∽8.0 | 120 | 450 |
FMD-200(A) | 0.35 | 0.5 | 190 | 1.5 | 1.5∽10.0 | 200 | 300 |
FMD-230(A) | 0.5 | 0.65 | 220 | 1.5 | 2.0∽15.0 | 200 | 300 |
B 型（Type B）
型號 Model | 有效蒸發面積(M2) Effective evaporation area | 內冷凝面積(M2) Internal condensation area | 外冷凝面積(M2) Outer condensing area | 蒸發器直徑(mm) Barrel Inside diameter | 恒壓加料漏斗容積(L) Constant pressure feeding funnel volume | 處理流量 (KG/H) Processing flow | 電機功率(W) Motor power | **轉速 (RPM) Max Rotation speed |
FMD-60(B) | 0.05 | 0.1 | 0.2 | 60 | 1.5 | 0.1∽2.0 | 120 | 450 |
FMD-80(B) | 0.1 | 0.15 | 0.25 | 80 | 1.5 | 0.3∽4.0 | 120 | 450 |
FMD-100(B) | 0.15 | 0.2 | 0.3 | 100 | 1.5 | 0.5∽5.0 | 120 | 450 |
FMD-150(B) | 0.25 | 0.4 | 0.6 | 150 | 1.5 | 1.0∽8.0 | 120 | 450 |
FMD-200(B) | 0.35 | 0.5 | 0.6 | 190 | 1.5 | 1.5∽10.0 | 200 | 300 |
FMD-230(B) | 0.5 | 0.65 | 0.6 | 220 | 1.5 | 2.0∽15.0 | 200 | 300 |
